1.Передача информации — один из самых распространённых информационных процессов. Из курса информатики основной школы вам известно, что процесс передачи информации происходит от источника к приёмнику по информационным каналам связи. При этом можно выделить следующие шаги:

1) передаваемая информация кодируется — представляется в форме некоторой последовательности сигналов, символов, знаков;

2) информация переносится на носитель, допускающий транспортировку на расстояние (бумага, электрический импульс, радиосигнал и др.);

3) используются свойства носителя, позволяющие ему преодолеть расстояние, отделяющее источник от приёмника (для бумажных писем — автомобиль, поезд, самолёт; для электрических импульсов — кабель, для радиосигналов — радиоволны и т. д.);

4) дошедший до приёмника сигнал должен быть извлечён из канала связи и перенесён на доступный для обработки носитель;

5) закодированная информация должна быть расшифрована и преобразована в форму, доступную для восприятия с помощью органов чувств человека.

Рассмотрим более подробно технические системы передачи информации, в которых для передачи информации используются технические средства связи (телефон, радио, телевидение и Интернет).

Вспомните, с какими открытиями и изобретениями в области передачи информации связаны имена Александра Белла, Генриха Герца, Александра Степановича Попова и Гульельмо Маркони.

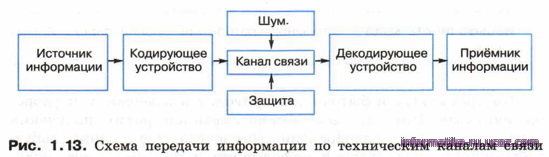

На рисунке 1.13 представлена схема передачи информации по техническим каналам связи, предложенная Клодом Шенноном.

Поясните представленные на схеме (рис. 1.13) процессы на примере разговора по мобильному телефону. Используйте описанные выше шаги процесса передачи информации.

Разного рода помехи, искажающие передаваемый сигнал и приводящие к потере информации, называют шумом. Если по каналу передаётся аналоговый сигнал (например, разговор двух подруг в вагоне метро), то при небольших шумах слушателю всё же удаётся понять содержание сообщения благодаря избыточности, существующей у любого естественного языка. Для систем дискретной цифровой связи потеря даже одного бита (если не используется избыточный код) может привести к полному обесцениванию информации.

Большой вклад в развитие теории связи внёс выдающийся советский и российский учёный Владимир Александрович Котельников (1908-2005), заслуги которого признаны во всём мире. Его исследования посвящены проблемам совершенствования методов радиоприёма, изучению радиопомех и разработке методов борьбы с ними.



В современных технических системах связи борьба с шумом (защита от шума) осуществляется по следующим двум направлениям.

1. 1. Устранение технических помех, связанных с плохим качеством линий связи, незащищённостью друг от друга различных потоков информации, передаваемых по одним и тем же каналам. Для устранения таких помех используют экранированные кабели, применяют различные фильтры, отделяющие полезный сигнал от шума и т. д.
   2. Избыточное кодирование самого передаваемого сообщения, позволяющее компенсировать потерю какой-то части передаваемой по линиям связи информации.

Избыточность кода — это многократное повторение передаваемых данных.

Но чрезмерная избыточность приводит к задержкам и удорожанию связи. Поэтому очень важно иметь алгоритмы получения оптимального кода, одновременно обеспечивающего минимальную избыточность передаваемой информации и максимальную достоверность принятой информации.

В современных системах цифровой связи для борьбы с потерей информации часто применяется следующий приём. Всё сообщение разбивается на порции — блоки. Для каждого блока вычисляется контрольная сумма, которая передаётся вместе с данным блоком. В месте приёма заново вычисляется контрольная сумма принятого блока, и если она не совпадает с первоначальной, то передача данного блока повторяется.

Важной характеристикой современных технических каналов передачи информации является их пропускная способность — максимально возможная скорость передачи информации, измеряемая в битах в секунду (бит/с). Пропускная способность канала связи зависит от свойств используемых носителей (электрический ток, радиоволны, свет). Так, каналы связи, использующие оптоволоконные кабели и радиосвязь, обладают пропускной способностью, в тысячи раз превышающей пропускную способность телефонных линий.

Скорость передачи информации по тому или иному каналу зависит от пропускной способности канала, а также от длины закодированного сообщения, определяемой выбранным алгоритмом кодирования информации.

Современные технические каналы связи обладают целым рядом достоинств:

• • высокая пропускная способность, обеспечиваемая свойствами используемых носителей;
  • надёжность, связанная с использованием параллельных каналов связи;
  • помехозащищённость, основанная на автоматических системах проверки целостности переданной информации;
  • универсальность используемого двоичного кода, позволяющего передавать любую информацию — текст, изображение, звук.

Объём переданной информации I вычисляется по формуле:

I = v • t,

где v — скорость передачи информации (в битах в секунду), a t — время передачи.

Рассмотрим несколько примеров решения задач, имеющих отношение к процессу передачи информации.

Для более наглядного представления условий некоторых задач, связанных с процессами передачи информации, удобно рисовать диаграмму, изображающую два и более процесса с разметкой временных отметок их начал и окончаний. Примером такой диаграммы является диаграмма Гантта.

Диаграмма Гантта представляет собой размещённые вдоль горизонтальной шкалы времени отрезки (прямоугольные полоски), каждый из которых соответствует отдельному процессу или задаче. Начало, конец и длина каждого такого отрезка соответствуют началу, концу и длительности того или иного процесса, а сами отрезки располагаются друг под другом со сдвигом по горизонтали.

Для наглядного представления последовательности реализации (синхронизации) нескольких процессов можно использовать диаграммы процессов или диаграммы Гантта.

Пример 1. У Толи есть доступ к сети Интернет по высокоскоростному одностороннему радиоканалу, обеспечивающему скорость получения информации 2²⁰ бит/с. У Миши нет скоростного доступа в Интернет, но есть возможность получать информацию от Толи по низкоскоростному телефонному каналу со средней скоростью 2¹³ бит/с. Миша договорился с Толей, что тот будет скачивать для него данные объёмом 5 Мбайт по высокоскоростному каналу и ретранслировать их Мише по низкоскоростному каналу. Компьютер Толи может начать ретрансляцию данных не раньше, чем им будут получены первые 0,5 Мбайт этих данных.

Каков минимально возможный промежуток времени (в секундах) с момента завершения скачивания данных Толей до полного их получения Мишей?

Как скоро Миша сможет полностью получить все данные, если Толя начнёт их скачивание в 16:00?

В этой задаче мы имеем дело с двумя процессами передачи информации, осуществляемыми с разной скоростью.

1. Процесс скачивания информации Толей по высокоскоростному каналу. Длительность этого процесса 5 • 2²³/2²⁰ = 5 • 2³ = 40 с.

2. Процесс скачивания информации Мишей по низкоскоростному каналу. Длительность этого процесса 5 • 2²³/2¹³ = 5 • 2¹⁰ = 5120 с.

При решении задач необходимо согласовывать размерности величин.

Так, если скорость передачи информации задана в битах в секунду, то и значения объёмов информации следует выразить в битах.

Из условия задачи следует, что второй процесс начинается спустя некоторое время после начала первого процесса. Вычислим это время:

0,5 • 2²³/2²⁰ = 0,5 • 2³ = 4 с.

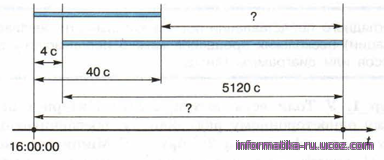

На диаграмме Гантта результаты проведённых расчётов можно изобразить так:

На диаграмме видно, что для ответа на первый вопрос надо найти разность:

5120 — (40 — 4) = 5120 -36 = 5084 с.

Ответ на второй вопрос получим, выполнив следующие вычисления:

5120 + 4 = 5124 с,

5124 с = 85 мин 24 с = 1 ч 25 мин 24 с.

Полностью получить все данные Миша сможет не ранее чем в 17:25:24.

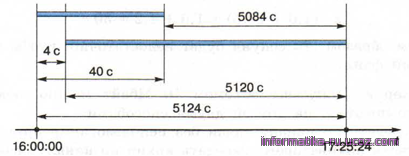

Диаграмму Гантта можно дополнить полученными результатами:

Пример 2. У вас есть высокоскоростной спутниковый доступ в Интернет, обеспечивающий получение данных от сервера со скоростью 4 ООО ООО бит/с. Запросы с вашего компьютера передаются на сервер со скоростью 128 ООО бит/с через подключённый к компьютеру сотовый телефон, выполняющий функции модема. Вам необходимо скачать файл с музыкальной записью объёмом 12 Мбайт. Информация по спутниковому каналу передаётся с сервера пакетами, объём которых не превышает 5 Мбайт. При этом для получения каждого пакета ваш компьютер сначала должен передать в сеть запрос объёмом в 25 Кбайт.

Сможете ли вы скачать требуемый файл за 25 с?

Файл объёмом 12 Мбайт будет передаваться пакетами, не превышающими 5 Мбайт; следовательно, всего пакетов будет три — два по 5 Мбайт и один — 2 Мбайт.

Процессы передачи каждого из двух пакетов по 5 Мбайт займут по 5 • 2²³/4000000 * 10,5 с. На передачу 2 Мбайт потребуется * 4,2 с.

Приёму каждого пакета будет предшествовать передача запроса объёмом 25 Кбайт. Каждый раз этот процесс будет осуществляться за 25 • 2¹³/128000 = 25 • 2¹³/(2¹⁰ • 125) = 1,6 с.

Изобразим имеющуюся информацию на диаграмме Гантта:

Вычислим общее время, требуемое для скачивания файла:

2 • (1,6 + 10,5) + 1,6 + 4,2 = 30 с.

Таким образом, 25 секунд будет недостаточно, чтобы скачать требуемый файл.

Пример 3. Документ объёмом 10 Мбайт можно передать с одного компьютера на другой двумя способами.

А. Передать по каналу связи без использования архиватора. Б. Сжать архиватором, передать архив по каналу связи, распаковать.

Какой способ быстрее и насколько, если:

• • средняя скорость передачи данных по каналу связи составляет 2¹⁸ бит/с;
  • объём сжатого архиватором документа равен 25% от исходного объёма;
  • время, требуемое на сжатие документа, — 5 секунд, на распаковку — 3 секунды?

Для решения данной задачи диаграмма Гантта не нужна; достаточно выполнить расчёты для каждого из имеющихся вариантов передачи информации.

Рассмотрим вариант А. Длительность передачи информации в этом случае составит: 10 • 2²³/2¹⁸ = 10 • 2° = 320 с.

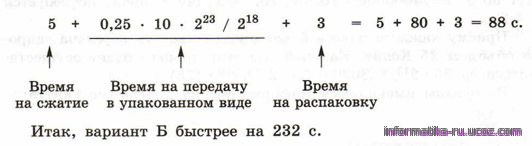

Рассмотрим вариант Б. Длительность передачи информации в этом случае составит:
